En
este ejemplo vamos a considerar el caso de un pozo de agua
cuyo caudal deseamos conocer a lo largo del tiempo y en el
que estableceremos una condición de alarma cuando dicho
caudal exceda los valores límites establecidos.
En el
ejemplo que nos ocupa el depósito
asociado al pozo suministra 100 unidades de medida de
volumen por unidad de tiempo. Ese caudal no excederá
en condiciones nominales de funcionamiento un valor
superior al 30%. Si esto sucediese, se producirá
una condición de alarma. En el menú “alarmas 1” y en
recuadro “Entrada digital 3” fijaremos lo siguiente:
Contacto
NA, TEXTO: Exceso caudal, 130 ciclos y reset cada 3600s.
De esta manera si el caudal excede de 130 pulsos en un plazo
de una hora, se disparará una alarma indicando al móvil
asignado que se ha producido un exceso de caudal.
Simultáneamente podemos abrir el datalogger y hacer
medidas periódicas del caudal.

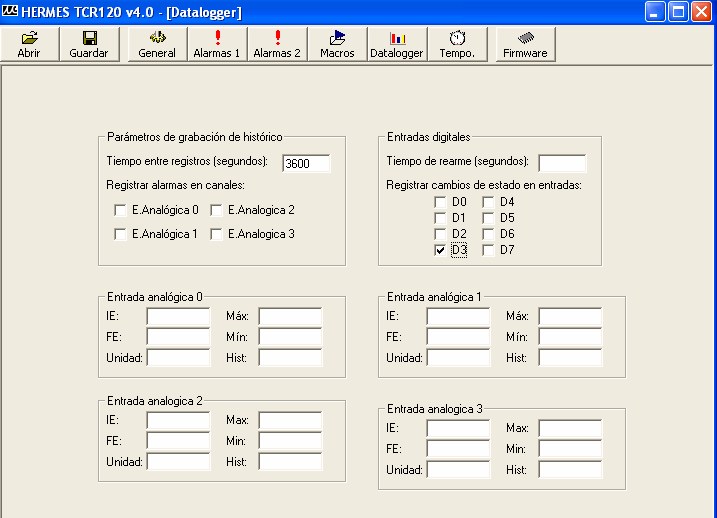

La configuración del dataloger quedará
así:
Ayudandonos de la siguiente pagina, en el recuadro
“parámetros de gravación de historico” y en la casilla
tiempo entre registros fijaremos el intervalo entre
registros. En este caso el tiempo entre registros será de
una hora (3600s). A continuación activaremos la casilla
“E.Digitales” (D3).
|
